Приборы "Линия-3
Когда то давно мне предстояло одному замень многожильный кабель в цепях управления и автоматики. Кабель начинался в помещении, а заканчивался в оборудовании находящемся на улице метров за 150. Прозванивать этот кабель "классическими методами" было бы очень долго и неудобно, как "идти пешком в Мосву". Немного подумал и создал такой прибор. Тот вариант прибора описан тут, а ниже можно увидеть то что было придумано и воплощено позже. Много различных вариантов прибора собрано с учётом пожеланий заказчиков.
Прибоp пpедназнaчeн для определeния жил (прoзвонки) многoжильных кабeлей и пpoвoдoв. Преимуцщества:
- Пoзвoляeт работать одному чeловeку бeз пoмoщника.
- Прocтoтa иcпользования.
- He тpeбует наличие oбщего провoдa или общей земли в кабеле.
- Дoпoлнительно oпpедeляeт замыкaние в жилах.
- Знaчитeльнo упpощаeт и уcкopяeт paботу по прозвонке и маркировке жил.
- Различные варианты питания прибора.
- Эргономичные корпуса не большого размера.
- Прибор изготовляется с 2005 года проверен и зарекомендовал себя у электромонтёров и в монтажных организациях.
Видео работы прибора Линия 3.
Прибор состоит из передатчика и приёмника. К передатчику, имеющему промаркированные выходы, подключаются жилы с одной из сторон кабеля. С другой стороны кабеля подключается приемник: общий провод приемника подключается к любой из жил кабеля без дополнительного поиска общего провода или «земли», а вход приемника поочередно подключается к остальным жилам кабеля. При присоединении входа к каждой жиле на индикаторе приемника отображается номер жилы, в зависимости от того к какому выходу генератора на другом конце кабеля подключена эта жила. Если тестируемая жила замкнута с общим проводом приемника то на индикаторе отобразится символ «Lо». Если в проводе замкнуты две жилы, то на индикаторе отобразится символ «St». При отсоединении входа приемника от жилы кабеля продолжается индикация номера жилы или символа, только с пониженной яркостью. Снижение яркости сделано для индикации отсутствия контакта с жилой и для экономии заряда источника питания. Также для экономии заряда через некоторое время на индикаторе будет светиться «--».
Прибор состоит из передатчика и приёмника. К передатчику, имеющему промаркированные выходы, подключаются жилы с одной из сторон кабеля. С другой стороны кабеля подключается приемник: общий провод приемника подключается к любой из жил кабеля без дополнительного поиска общего провода или «земли», а вход приемника поочередно подключается к остальным жилам кабеля. При присоединении входа к каждой жиле на индикаторе приемника отображается номер жилы, в зависимости от того к какому выходу генератора на другом конце кабеля подключена эта жила. Если тестируемая жила замкнута с общим проводом приемника то на индикаторе отобразится символ «Lо». Если в проводе замкнуты две жилы, то на индикаторе отобразится символ «St». При отсоединении входа приемника от жилы кабеля продолжается индикация номера жилы или символа, только с пониженной яркостью. Снижение яркости сделано для индикации отсутствия контакта с жилой и для экономии заряда источника питания. Также для экономии заряда через некоторое время на индикаторе будет светиться «--».
Есть различные варианты исполнения прибора. Максимальное количество жил от 16 до 64. Питание от 2 или 4 батареек. Есть варианты с разъёмами на передатчике. Возможна разработка и изготовление приборов под Ваши цели и условия.
Варианты комплектации:

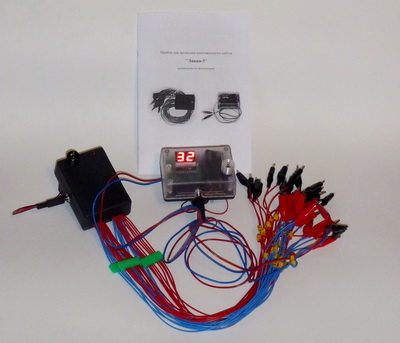

Линия 3
Прибором может одновременно прозванивать 32 жилы. Питается от батареек типа "ААА", по 4 в блок или от внешнего питания 6В.
Линия 3а
Прибором может одновременно прозванивать 32 жилы. Питается от батареек типа "АА", по 2 в блок или от внешнего питания 3…4,5В.
Линия 3м
Прибором может одновременно прозванивать 32 жилы. Питается от батареек типа "ААА", по 2 в блок или от внешнего питания 3…4,5В.
Линия 3у
Прибором может одновременно прозванивать 16 жил. Питается от батареек типа "ААА", по 4 в блок или от внешнего питания 6В.
Линия 3б
Прибором может одновременно прозванивать 16 жил. Питается от батареек типа "АА", по 2 в блок или от внешнего питания 3…4,5В.

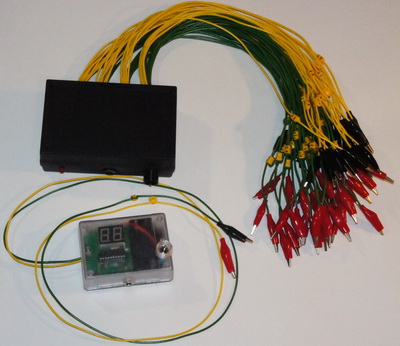

Линия 3е
Прибором может одновременно прозванивать 64 жилы. Питается от батареек типа "ААА", по 4 в блок или от внешнего питания 6В.
Линия 3ц
Прибором может одновременно прозванивать 64 жилы. Питается от батареек типа "ААА", по 2 в блок или от внешнего питания 3…4,5В.

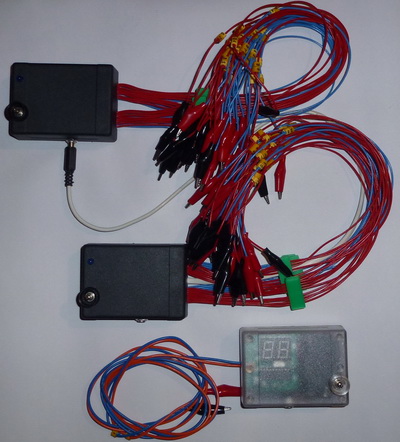

Линия 3в
Прибором может одновременно прозванивать (32+32)64 жилы. В отличии от версий "Линия 3е" и "Линия 3ц" состоит из двух генераторов. Питается от батареек типа "ААА", по 2 в блок или от внешнего питания 3…4,5В.
Линия 3л
Прибором может одновременно прозванивать (32+32)64 жилы. Так же состоит из двух генераторов. Питается от батареек типа "ААА", по 4 в блок или от внешнего питания 6В.

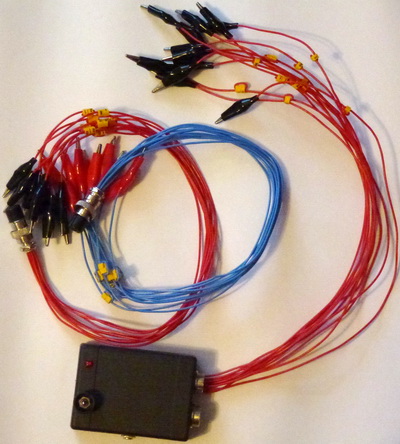

Линия 3и
Прибором может одновременно прозванивать (12+10+10)32 жилы. В отличии от других версий имеет 12 выходов выходящих сразу из генератора и два разъёма для подключения ещё по 10 выходов в случае необходимости. Питается от батареек типа "ААА", по 4 в блок или от внешнего питания 6В.

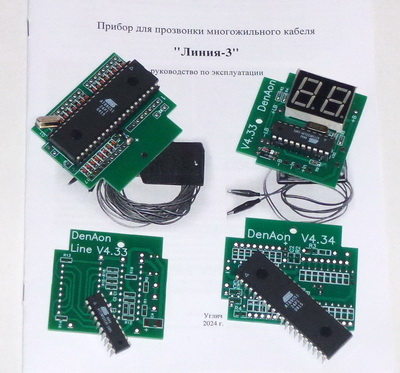

Для желающих "подержать паяльник в руке" подойдут версии Линия 3о и Линия 3д. Первая версия это комплект для самостоятельной и сборки содержит только печатные платы заводского изготовления и запрограммированные микроконтроллеры генератора и приёмника, а вторая содержит собранные платы генератора и приёмника.
Прибор регулярно усовершенствуется для более удобного использования и расширения функционала.
